• Schwere 5-achsige Maschine, speziell entwickelt für den Werkzeug-, Formen- und Gesenkbau und für anspruchsvolle Einzelteilfertigungen
  • 5-Seiten Bearbeitung in einer Aufspannung
  • Ausführung als obenliegendes Gantry, dadurch kontrollierte Dynamik und Genauigkeit
  • Verfahrgeschwindigkeiten bis 40.000 mm/min für beachtliche Steigerung der Produktivität
  • Geschlossene Konstruktion des Doppelbalkens (X-Achse) und Kreuzschiebers mit innen liegender, 4-fach geführter Schieberfräseinheit (Y- und Z-Achse)
  • Konstant gute Fräsergebnisse durch last- und thermosymmetrisches Design
  • Stationäres Werkstück für gleichbleibend gute Oberflächenqualitäten
  • Sehr kompakte Maschine, großer Arbeitsraum bei sehr kleiner Aufstellfläche
  • Hohe Produktivität durch Schrupp- und Schlichtbearbeitung in einer Aufspannung
  • Schlicht- und schwere Schrupparbeiten durch wechselbare Fräsköpfe

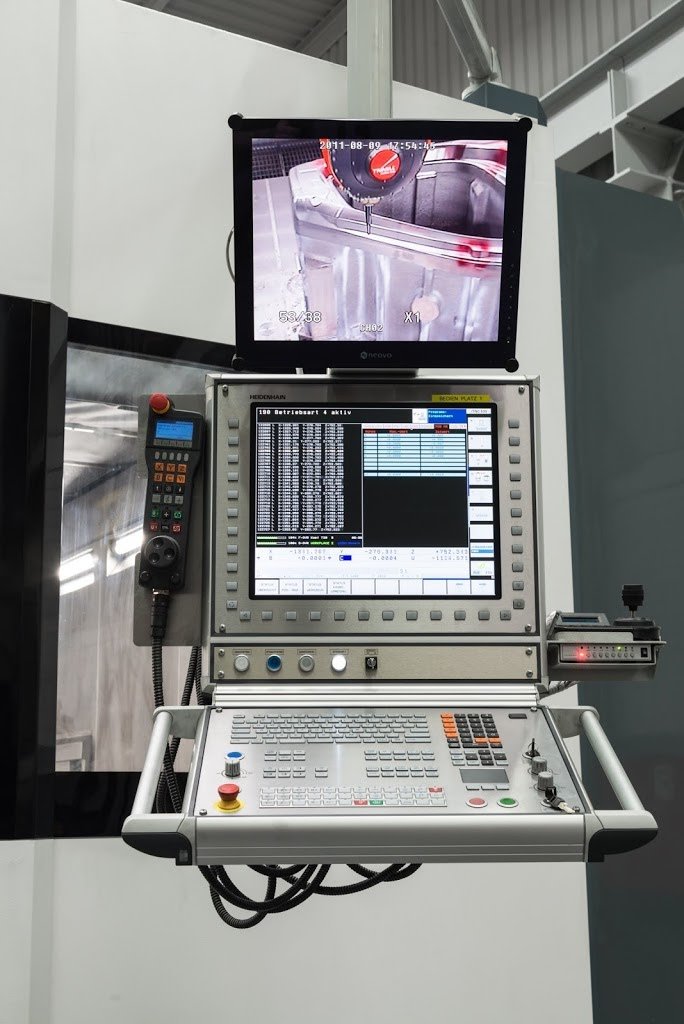

  • Ergonomische Bedienung durch ebenerdige Zugänglichkeit der Maschine
  • Kundenspezifische Anpassung der vertikalen Öffnung zwischen Spindelnase und Spannplatte
  • Überzeugendes Preis-Leistungsverhältnis

Technische Daten

Arbeitsbereiche
X-Achse [mm] 4.500
Y-Achse [mm] 2.500
Z-Achse [mm] 1.500 (1.800)
Optionalspindel / Fräskopf
Typ S1M
Leistung (S1/100%) [kW] 52
Leistung (S6/40%) [kW] 70
Drehmoment (S1/100%) [Nm] 1.000
Drehmoment (S6/40%) [Nm] 1.337
Drehzahl [1/min] 2.500
Werkzeugaufnahme HSK - A100
Optionalspindel / Fräskopf
Typ S2M
Leistung (S1/100%) [kW] 25
Leistung (S6/40%) [kW] 33
Drehmoment (S1/100%) [Nm] 200
Drehmoment (S6/40%) [Nm] 264
Drehzahl [1/min] 12.000
Werkzeugaufnahme HSK - A100
Optionalspindel / Fräskopf
Typ S3M
Leistung (S1/100%) [kW] 32
Leistung (S6/40%) [kW] 40
Drehmoment (S1/100%) [Nm] 306
Drehmoment (S6/40%) [Nm] 390
Drehzahl [1/min] 14.000
Werkzeugaufnahme HSK - A100
Optionalspindel / Fräskopf
Typ S4M
Leistung (S1/100%) [kW] 40
Drehmoment (S1/100%) [Nm] 1.000
Drehzahl [1/min] 6.000
Werkzeugaufnahme HSK-A100 (SK 50)
Optionalspindel / Fräskopf
Typ F4M/F5M
Leistung (S1/100%) [kW] 40
Leistung (S6/40%) [kW] 52
Drehmoment (S1/100%) [Nm] 350
Drehmoment (S6/40%) [Nm] 468
Drehzahl [1/min] 10.000
Werkzeugaufnahme HSK - A100
Schwenkung der Spindel [°] -50/+95
Drehung des Kopfes [°] -240/+240
Verfestigung (Schwenkachsen) [Nm] 17.200
Verfestigung (Drehachsen) [Nm] 15.000
Positionerschritt [°] continuous/0,001
Optionalspindel / Fräskopf
Typ U2M
Leistung (S1/100%) [kW] 40
Drehmoment (S1/100%) [Nm] 1.000
Drehzahl [1/min] 5.000
Werkzeugaufnahme HSK-A100 (SK 50)
Schwenkung der Spindel [°] -185/+185
Drehung des Kopfes [°] -240/+240
Verfestigung (Schwenkachsen) [Nm] 3.000
Verfestigung (Drehachsen) [Nm] 15.000
Optionalspindel / Fräskopf
Typ H3M
Leistung (S1/100%) [kW] 41
Drehmoment (S1/100%) [Nm] 1.000
Drehzahl [1/min] 6.000
Werkzeugaufnahme HSK-A100 (SK 50)
Schwenkung der Spindel [°] -105/+105
Drehung des Kopfes [°] -240/+240
Verfestigung (Schwenkachsen) [Nm] 6.000
Verfestigung (Drehachsen) [Nm] 15.000
Positionerschritt [°] continuous
Optionalspindel / Fräskopf
Typ T30M
Leistung (S1/100%) [kW] 40
Leistung (S6/40%) [kW] 50
Drehmoment (S1/100%) [Nm] 248
Drehmoment (S6/40%) [Nm] 314
Drehzahl [1/min] 14.000
Werkzeugaufnahme HSK - A100
Schwenkung der Spindel [°] -110/+110
Drehung des Kopfes [°] -240/+240
Verfestigung (Schwenkachsen) [Nm] 8.000
Verfestigung (Drehachsen) [Nm] 15.000
Positionerschritt [°] continuous
Optionalspindel / Fräskopf
Typ T30M CSC
Leistung (S1/100%) [kW] 50
Leistung (S6/40%) [kW] 62
Drehmoment (S1/100%) [Nm] 251
Drehmoment (S6/40%) [Nm] 313
Drehzahl [1/min] 20.000
Werkzeugaufnahme HSK - A100
Schwenkung der Spindel [°] -110/+110
Drehung des Kopfes [°] -240/+240
Verfestigung (Schwenkachsen) [Nm] 8.000
Verfestigung (Drehachsen) [Nm] 15.000
Positionerschritt [°] continuous
Optionalspindel / Fräskopf
Typ T21M
Leistung (S1/100%) [kW] 42
Leistung (S6/40%) [kW] 50
Drehmoment (S1/100%) [Nm] 67
Drehmoment (S6/40%) [Nm] 84
Drehzahl [1/min] 24.000
Werkzeugaufnahme HSK - A63
Schwenkung der Spindel [°] -100/+100
Drehung des Kopfes [°] -240/+240
Verfestigung (Schwenkachsen) [Nm] 4.000
Verfestigung (Drehachsen) [Nm] 15.000
Optionalspindel / Fräskopf
Typ T21M CSC
Leistung (S1/100%) [kW] 29
Leistung (S6/40%) [kW] 38
Drehmoment (S1/100%) [Nm] 69
Drehmoment (S6/40%) [Nm] 91
Drehzahl [1/min] 24.000
Werkzeugaufnahme HSK-A63
Schwenkung der Spindel [°] -100/+100
Drehung des Kopfes [°] -240/+240
Verfestigung (Schwenkachsen) [Nm] 4.000
Verfestigung (Drehachsen) [Nm] 15.000
Optionalspindel / Fräskopf
Typ T15M
Leistung (S1/100%) [kW] 42/50
Leistung (S6/40%) [kW] 50/65
Drehmoment (S1/100%) [Nm] 67/96
Drehmoment (S6/40%) [Nm] 84/124
Drehzahl [1/min] 24.000/15.000
Werkzeugaufnahme HSK-A63/HSK-A100
Schwenkung der Spindel [°] -115/+115
Drehung des Kopfes [°] -240/+240
Verfestigung (Schwenkachsen) [Nm] 5.400
Verfestigung (Drehachsen) [Nm] 15.000
Optionalspindel / Fräskopf
Typ A2.1M
Leistung (S1/100%) [kW] 15,5
Drehmoment (S1/100%) [Nm] 155
Drehzahl [1/min] 3.000
Werkzeugaufnahme HSK-A100
Übrig
Größe der Tischplatte [mm] 5.000 x 2.800
Werkstückgewicht [kg/m2] 7.000
Verfahrgeschwindigkeiten [mm/min] 40.000
Achsbeschleunigungen [m/s2] 3
Maschinengewicht [kg] 103.900
