HC 2016
- Schwere 4-achsige Maschine, speziell entwickelt für den Werkzeug-, Formen- und Gesenkbau

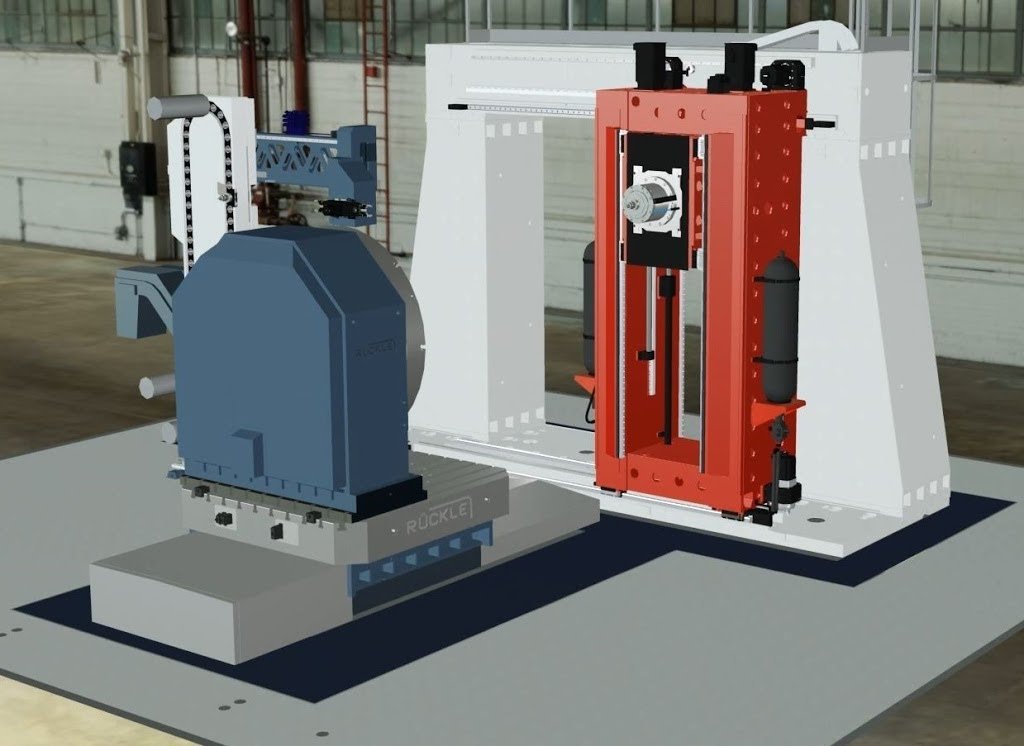

- Geschlossene Konstruktion des Doppelbalkens (X-Achse) und Kreuzschiebers mit innen liegender, 4-fach geführter Schieberfräseinheit (Y- und Z-Achse)
- Konstant gute Fräsergebnisse durch last- und thermosymmetrisches Design
- Ausführung als stehendes Gantry, dadurch kontrollierte Dynamik und Genauigkeit
- Stationäres Werkstück für gleichbleibend gute Oberflächenqualitäten
- Hohe Produktivität durch Schrupp- und Schlichtbearbeitung in einer Aufspannung
- 4-Seiten Bearbeitung durch den Einsatz eines Drehtisches
- Perfekte Späneentsorgung speziell bei tiefen Konturen
- Ergonomische Bedienung durch ebenerdige Zugänglichkeit der Maschine
- Überzeugendes Preis-Leistungsverhältnis
Dateien zum Download
Technische Daten
| Arbeitsbereiche | |
|---|---|
| X-Achse [mm] | 2.000 |
| Y-Achse [mm] | 1.600 |
| Z-Achse [mm] | 1.000 |
| Drehtisch [°] | n x 360 |
| Optionalspindel / Fräskopf | |
|---|---|
| Leistung (S1/100%) [kW] | 38 |
| Leistung (S6/40%) [kW] | 44 |
| Drehmoment (S1/100%) [Nm] | 302 |
| Drehmoment (S6/40%) [Nm] | 352 |
| Drehzahl [1/min] | 15.000 |
| Werkzeugaufnahme | HSK - A100 |
| Optionalspindel / Fräskopf | |
|---|---|
| Leistung (S1/100%) [kW] | 35 |
| Leistung (S6/40%) [kW] | 44 |
| Drehmoment (S1/100%) [Nm] | 800 |
| Drehmoment (S6/40%) [Nm] | 1.025 |
| Drehzahl [1/min] | 6.000 |
| Werkzeugaufnahme | SK - 50 |
| Optionalspindel / Fräskopf | |
|---|---|
| Leistung (S1/100%) [kW] | 79 |
| Drehmoment (S1/100%) [Nm] | 1.000 |
| Drehzahl [1/min] | 8.000 |
| Werkzeugaufnahme | HSK - A100 |
| Übrig | |
|---|---|
| Größe der Tischplatte [mm] | 2.300 x 2.300 |
| Werkstückgewicht [kg] | 25.000 |
| Verfahrgeschwindigkeiten [mm/min] | 30.000 |
| Achsbeschleunigungen [m/s2] | 2,5 |
| Maschinengewicht [kg] | 110.600 |
