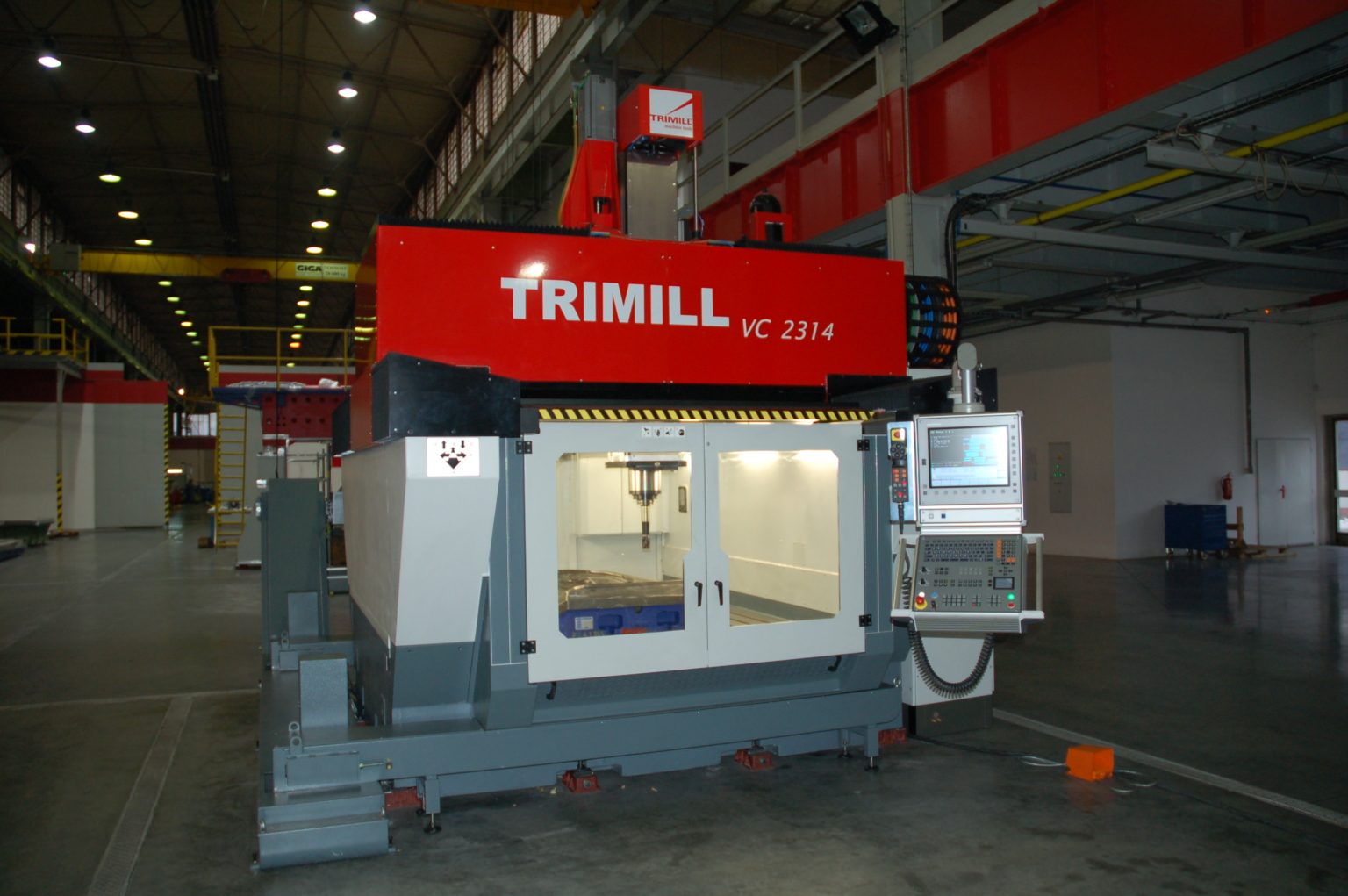

VC 2314
- Schwere 3-achsige Maschine, speziell entwickelt für den Werkzeug-, Formen- und Gesenkbau
- Ausführung als obenliegendes Gantry, dadurch kontrollierte Dynamik und Genauigkeit
- Geschlossene Konstruktion des Doppelbalkens (x-Achse) und vierfach geführten Kreuzschiebers mit innen liegender, 4-fach geführter Schieberfräseinheit (Y- und Z-Achse)
- Konstant gute Fräsergebnisse durch last- und thermosymmetrisches Design
- Stationäres Werkstück für gleichbleibend gute Oberflächenqualitäten
- Hohe Produktivität durch Schrupp- und Schlichtbearbeitung in einer Aufspannung
- Sehr kompakte Maschine, großer Arbeitsraum bei sehr kleiner Aufstellfläche
- Kranhaken-Maschine für schnelle Aufstellung und Inbetriebnahme
- Überzeugendes Preis-Leistungs-Verhältnis
Dateien zum Download
Technische Daten
| Arbeitsbereiche | |
|---|---|
| X-Achse [mm] | 2.300 |
| Y-Achse [mm] | 1.400 |
| Z-Achse [mm] | 800 |
| Optionalspindel / Fräskopf | |
|---|---|
| Leistung (S1/100%) [kW] | 32 |
| Leistung (S6/40%) [kW] | 40 |
| Drehmoment (S1/100%) [Nm] | 306 |
| Drehmoment (S6/40%) [Nm] | 390 |
| Drehzahl [1/min] | 14.000 |
| Werkzeugaufnahme | HSK - A100 |
| Optionalspindel / Fräskopf | |
|---|---|
| Leistung (S1/100%) [kW] | 29 |
| Leistung (S6/40%) [kW] | 38 |
| Drehmoment (S1/100%) [Nm] | 69 |
| Drehmoment (S6/40%) [Nm] | 91 |
| Drehzahl [1/min] | 24.000 |
| Werkzeugaufnahme | HSK - A63 |
| Übrig | |
|---|---|
| Größe der Tischplatte [mm] | 2.500 x 1.900 |
| Werkstückgewicht [kg] | 18.000 |
| Verfahrgeschwindigkeiten [mm/min] | 30.000 |
| Achsbeschleunigungen [m/s2] | 3 |
| Maschinengewicht [kg] | 25.500 |
