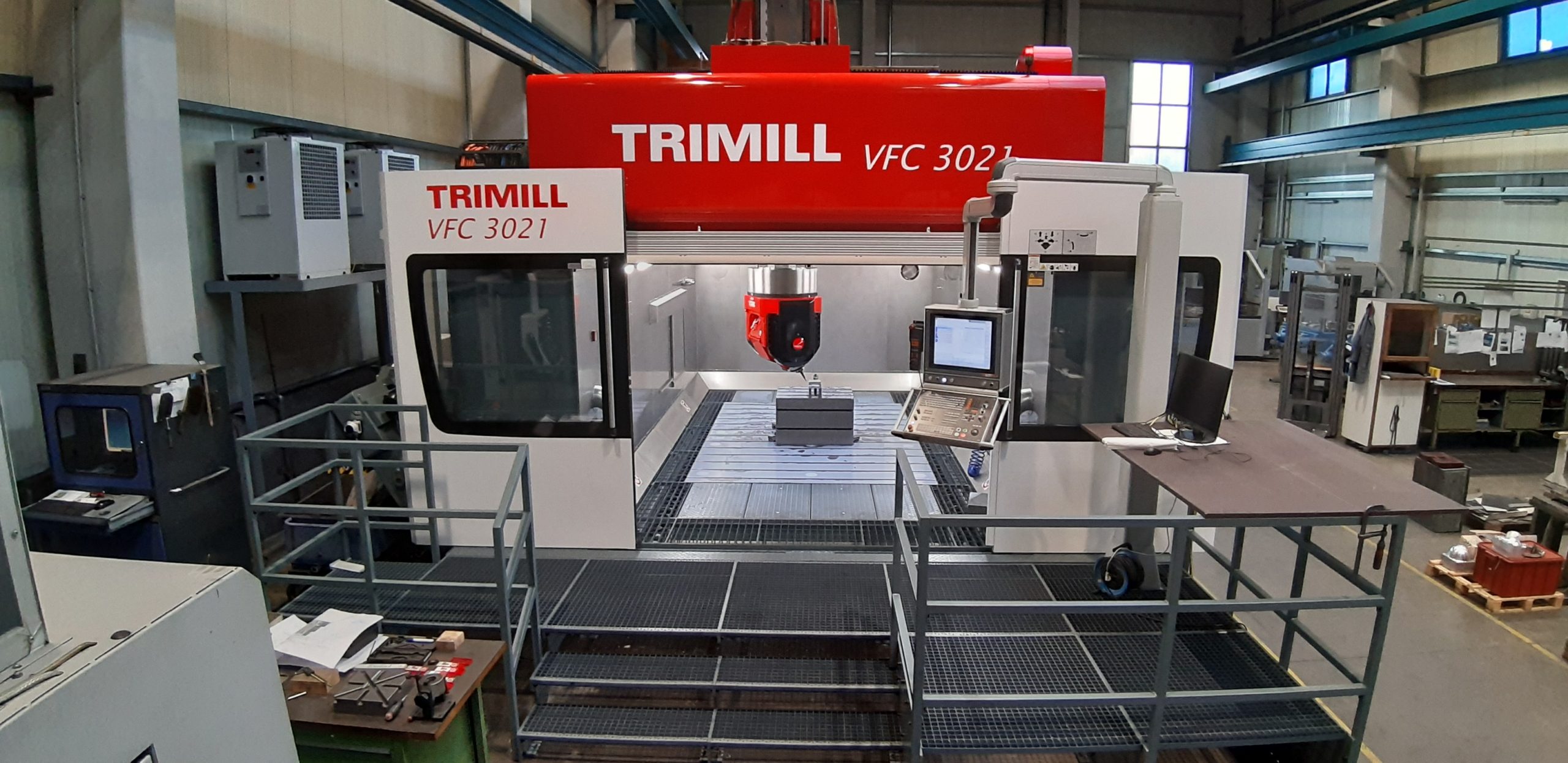

VFC 3021

Schwere 5-achsige Maschine, speziell entwickelt für den Werkzeug-, Formen- und Gesenkbau
Geschlossene Konstruktion des Doppelbalkens (X-Achse) und Kreuzschiebers mit innen liegender, 4-fach geführter Schieberfräseinheit (Y- und Z-Achse)
Konstant gute Fräsergebnisse durch last- und thermosymmetrisches Design
Ausführung als obenliegendes Gantry, dadurch kontrollierte Dynamik und Genauigkeit
Maschinengrundkörper ist als hoch-steifes U-förmiges Monoblock Fundament mit integriertem Spanntisch und Seitenwänden ausgeführt
Ohne Fundament – wird auf dem Hallenboden verankert
Optional mit einem aufsetzbaren Rundtisch
Verfahrgeschwindigkeiten bis 40.000 mm/min
Stationäres Werkstück für gleichbleibend gute Oberflächenqualitäten
Sehr kompakte Maschine, großer Arbeitsraum bei sehr kleiner Aufstellfläche
Hohe Produktivität durch Schrupp- und Schlichtbearbeitung in einer Aufspannung
Ergonomische Bedienung durch ebenerdige Zugänglichkeit der Maschine
Kundenspezifische Anpassung der vertikalen Öffnung zwischen Spindelnase und Spannplatte
Überzeugendes Preis-Leistungsverhältnis

Dateien zum Download

Optionalspindel / Fräskopf

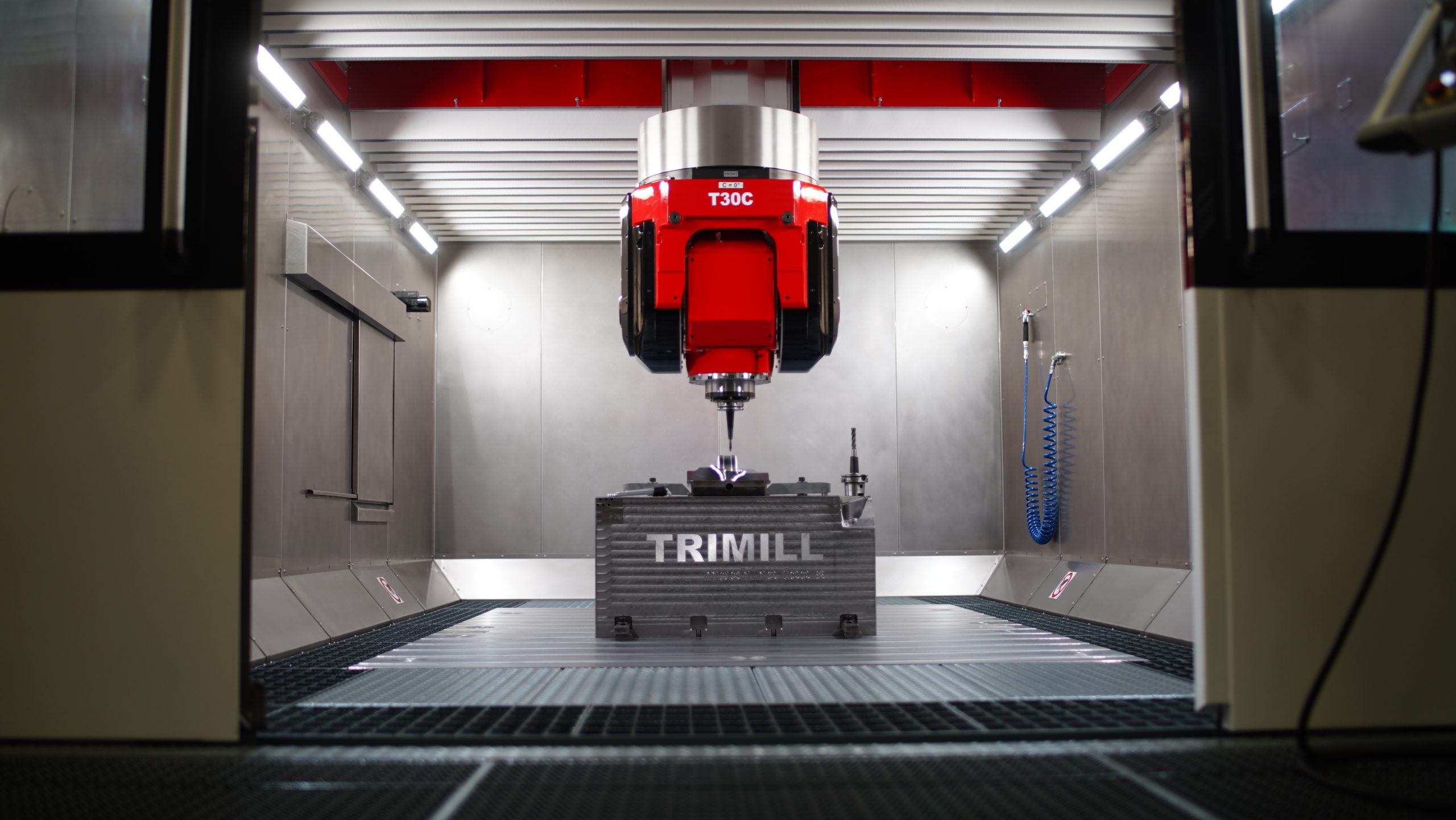

Typ	T30C
Leistung (S1/100%) [kW]	40
Leistung (S6/40%) [kW]	50
Drehmoment (S1/100%) [Nm]	248
Drehmoment (S6/40%) [Nm]	314
Drehzahl [1/min]	14.000
Werkzeugaufnahme	HSK - A100
Schwenkung der Spindel [°]	-110/+110
Drehung des Kopfes [°]	-360/+360
Verfestigung (Schwenkachsen) [Nm]	8.000
Verfestigung (Drehachsen) [Nm]	8.000
Positionerschritt [°]	continuous

Optionalspindel / Fräskopf
Typ	T30 CSC
Leistung (S1/100%) [kW]	50
Leistung (S6/40%) [kW]	62
Drehmoment (S1/100%) [Nm]	251
Drehmoment (S6/40%) [Nm]	313
Drehzahl [1/min]	20.000
Werkzeugaufnahme	HSK - A100
Schwenkung der Spindel [°]	-110/+110
Drehung des Kopfes [°]	-360/+360
Verfestigung (Schwenkachsen) [Nm]	8.000
Verfestigung (Drehachsen) [Nm]	8.000
Positionerschritt [°]	continuous

Optionalspindel / Fräskopf
Typ	T21C
Leistung (S1/100%) [kW]	42
Leistung (S6/40%) [kW]	50
Drehmoment (S1/100%) [Nm]	67
Drehmoment (S6/40%) [Nm]	84
Drehzahl [1/min]	24.000
Werkzeugaufnahme	HSK - A63
Schwenkung der Spindel [°]	-100/+100
Drehung des Kopfes [°]	-360/+360
Verfestigung (Schwenkachsen) [Nm]	4.000
Verfestigung (Drehachsen) [Nm]	4.000
Positionerschritt [°]	continuous

Optionalspindel / Fräskopf
Typ	T21 CSC
Leistung (S1/100%) [kW]	29
Leistung (S6/40%) [kW]	38
Drehmoment (S1/100%) [Nm]	69
Drehmoment (S6/40%) [Nm]	91
Drehzahl [1/min]	24.000
Werkzeugaufnahme	HSK - A63
Schwenkung der Spindel [°]	-100/+100
Drehung des Kopfes [°]	-360/+360
Verfestigung (Schwenkachsen) [Nm]	4.000
Verfestigung (Drehachsen) [Nm]	4.000

Optionalspindel / Fräskopf
Typ	U2C
Leistung (S1/100%) [kW]	33
Leistung (S6/40%) [kW]	40
Drehmoment (S1/100%) [Nm]	1.000
Drehzahl [1/min]	5.000
Werkzeugaufnahme	SK50 / HSK - A100
Schwenkung der Spindel [°]	-185/+185
Drehung des Kopfes [°]	-185/+185
Verfestigung (Schwenkachsen) [Nm]	3.000
Verfestigung (Drehachsen) [Nm]	6.500

Optionalspindel / Fräskopf
Typ	T15C
Leistung (S1/100%) [kW]	42/50
Leistung (S6/40%) [kW]	50/65
Drehmoment (S1/100%) [Nm]	67/96
Drehmoment (S6/40%) [Nm]	84/124
Drehzahl [1/min]	24.000
Werkzeugaufnahme	HSK - A63 / HSK-A100
Schwenkung der Spindel [°]	-115/+115
Drehung des Kopfes [°]	-360/+360
Verfestigung (Schwenkachsen) [Nm]	5.400
Verfestigung (Drehachsen) [Nm]	6.120

Optionalspindel / Fräskopf
Typ	U3C
Leistung (S1/100%) [kW]	42/63
Leistung (S6/40%) [kW]	50/76
Drehmoment (S1/100%) [Nm]	67/200
Drehmoment (S6/40%) [Nm]	84/242
Drehzahl [1/min]	24.000/13.000
Werkzeugaufnahme	HSK - A63 / HSK - A100
Schwenkung der Spindel [°]	-180/+180
Drehung des Kopfes [°]	-360/+360
Verfestigung (Schwenkachsen) [Nm]	5.400
Verfestigung (Drehachsen) [Nm]	5.400

Übrig
Größe der Tischplatte [mm]	3250 x 2250
Werkstückgewicht [kg/m2]	7.000
Verfahrgeschwindigkeiten [mm/min]	40.000
Achsbeschleunigungen [m/s2]	4
Maschinengewicht [kg]	72.000
