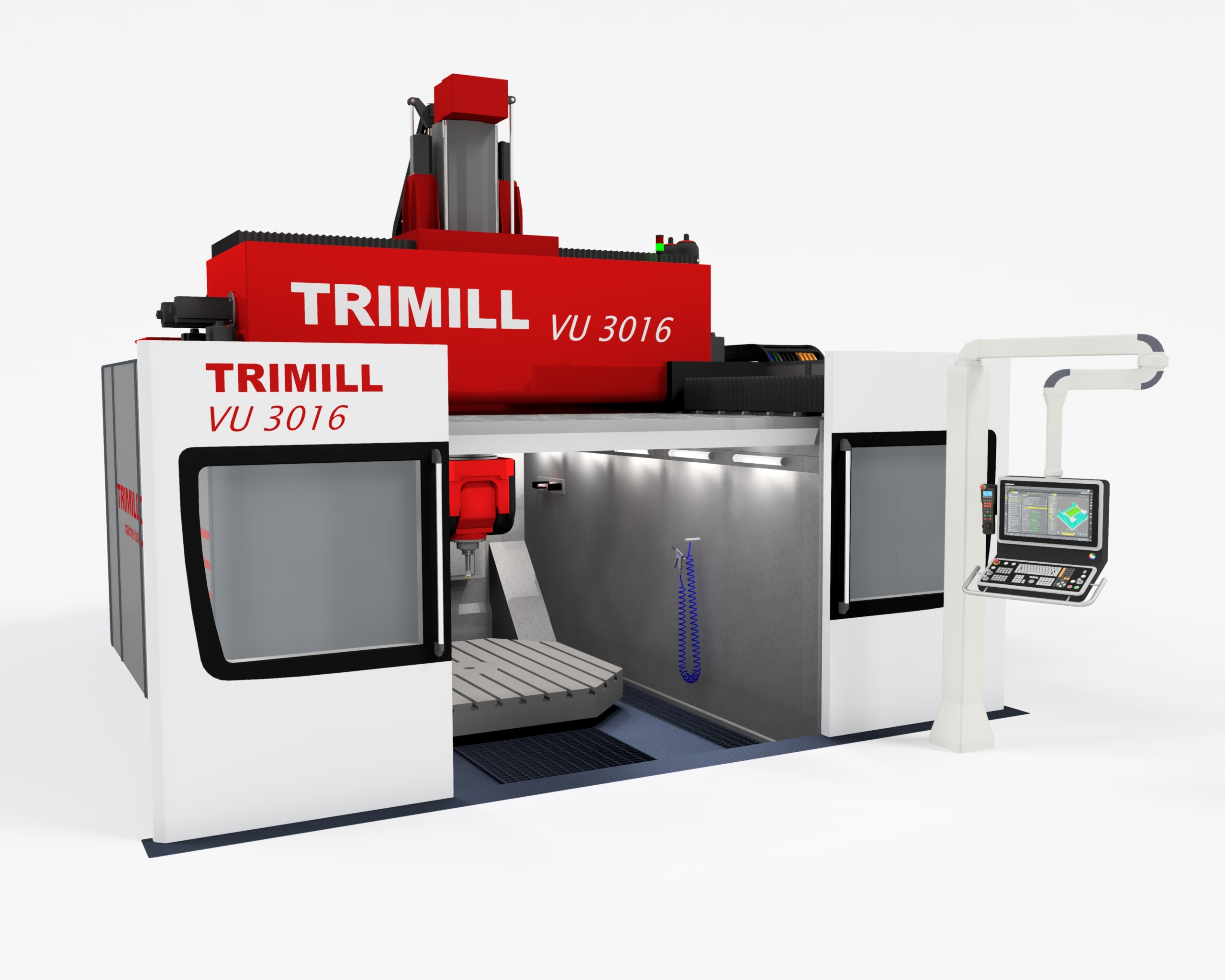

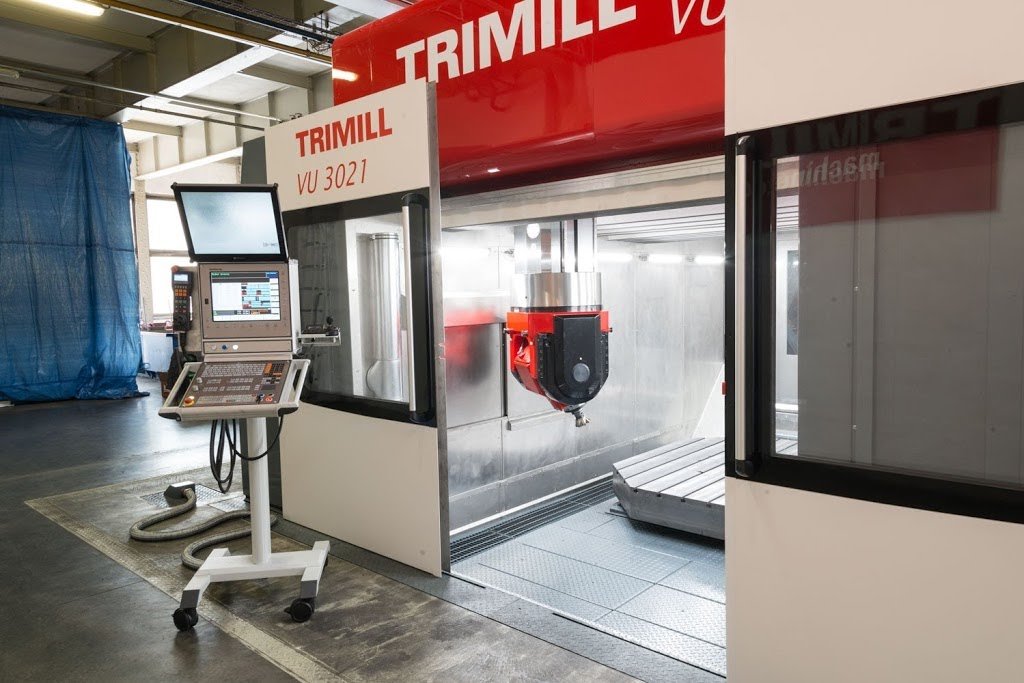

• Schwere 5-achsige Maschine, speziell entwickelt für den Werkzeug-, Formen- und Gesenkbau und für anspruchsvolle Einzelteilfertigungen

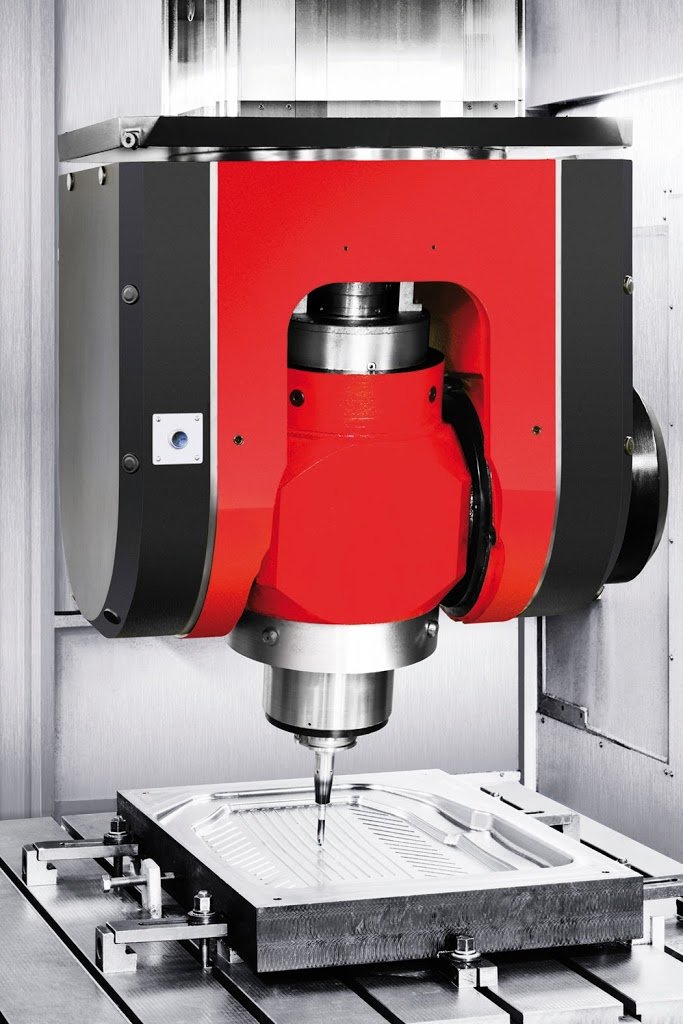

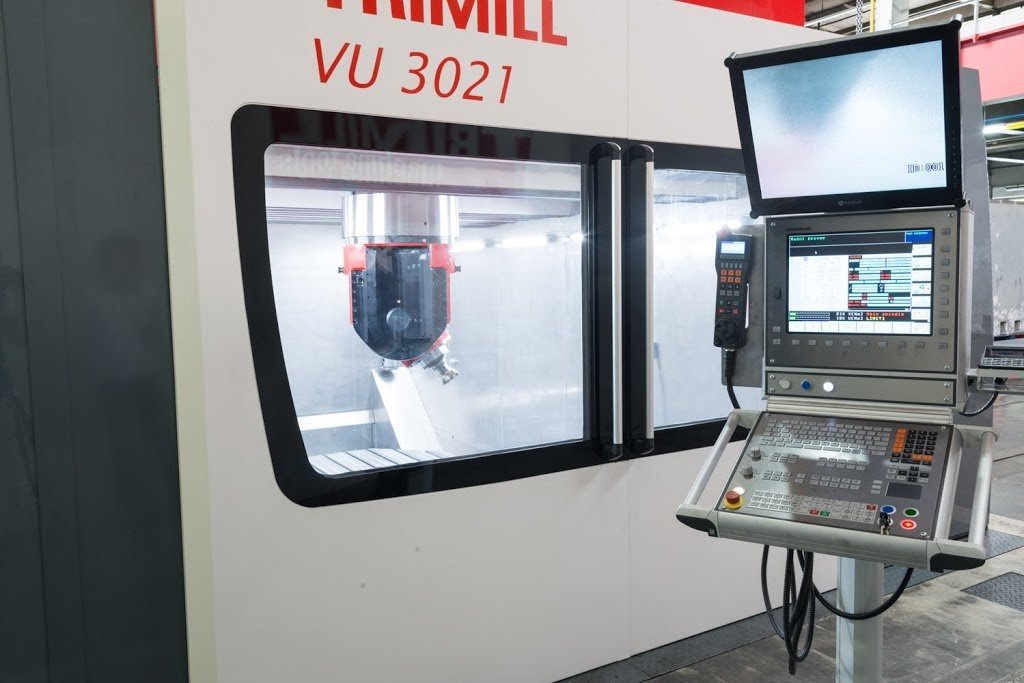

  • 5-Seiten Bearbeitung durch die Kombination von Drehtisch und Gabelfräskopf
  • Ausführung als obenliegendes Gantry, dadurch kontrollierte Dynamik und Genauigkeit
  • Verfahrgeschwindigkeiten bis 40.000 mm/min für beachtliche Steigerung der Produktivität
  • Geschlossene Konstruktion des Doppelbalkens (X-Achse) und Kreuzschiebers mit innen liegender, 4-fach geführter Schieberfräseinheit (Y- und Z-Achse)
  • Konstant gute Fräsergebnisse durch last- und thermosymmetrisches Design
  • Stationäres Werkstück für gleichbleibend gute Oberflächenqualitäten
  • Sehr kompakte Maschine, großer Arbeitsraum bei sehr kleiner Aufstellfläche
  • Hohe Produktivität durch Schrupp- und Schlichtbearbeitung in einer Aufspannung
  • Ergonomische Bedienung durch ebenerdige Zugänglichkeit der Maschine
  • Kundenspezifische Anpassung der vertikalen Öffnung zwischen Spindelnase und Drehtisch
  • Überzeugendes Preis-Leistungsverhältnis

Technische Daten

Arbeitsbereiche
X-Achse [mm] 3.000
Y-Achse [mm] 1.600
Z-Achse [mm] 1.200
Drehtisch [°] n x 360
Optionalspindel / Fräskopf
Typ F2U
Leistung (S1/100%) [kW] 25
Leistung (S6/40%) [kW] 32
Drehmoment (S1/100%) [Nm] 194
Drehmoment (S6/40%) [Nm] 239
Drehzahl [1/min] 10.000
Werkzeugaufnahme HSK - A100
Schwenkung der Spindel [°] -2/+92
Verfestigung (Schwenkachsen) [Nm] 17.200
Positionerschritt [°] 0,001
Optionalspindel / Fräskopf
Typ T30U
Leistung (S1/100%) [kW] 40
Leistung (S6/40%) [kW] 50
Drehmoment (S1/100%) [Nm] 248
Drehmoment (S6/40%) [Nm] 314
Drehzahl [1/min] 14.000
Werkzeugaufnahme HSK - A100
Schwenkung der Spindel [°] -110/+110
Verfestigung (Schwenkachsen) [Nm] 8.000
Positionerschritt [°] continuous
Optionalspindel / Fräskopf
Typ T30C CSC
Leistung (S1/100%) [kW] 50
Leistung (S6/40%) [kW] 62
Drehmoment (S1/100%) [Nm] 251
Drehmoment (S6/40%) [Nm] 313
Drehzahl [1/min] 20.000
Werkzeugaufnahme HSK - A100
Schwenkung der Spindel [°] -110/+110
Verfestigung (Schwenkachsen) [Nm] 8.000
Positionerschritt [°] continuous
Optionalspindel / Fräskopf
Typ T30C
Leistung (S1/100%) [kW] 40
Leistung (S6/40%) [kW] 50
Drehmoment (S1/100%) [Nm] 248
Drehmoment (S6/40%) [Nm] 314
Drehzahl [1/min] 14.000
Werkzeugaufnahme HSK - A100
Schwenkung der Spindel [°] -110/+110
Drehung des Kopfes [°] -360/+360
Verfestigung (Schwenkachsen) [Nm] 8.000
Verfestigung (Drehachsen) [Nm] 8.000
Positionerschritt [°] continuous
Optionalspindel / Fräskopf
Typ T21C
Leistung (S1/100%) [kW] 42
Leistung (S6/40%) [kW] 50
Drehmoment (S1/100%) [Nm] 67
Drehmoment (S6/40%) [Nm] 84
Drehzahl [1/min] 24.000
Werkzeugaufnahme HSK - A63
Schwenkung der Spindel [°] -100/+100
Drehung des Kopfes [°] -360/+360
Verfestigung (Schwenkachsen) [Nm] 4.000
Verfestigung (Drehachsen) [Nm] 4.000
Positionerschritt [°] continuous
Optionalspindel / Fräskopf
Typ T30C CSC
Leistung (S1/100%) [kW] 50
Leistung (S6/40%) [kW] 62
Drehmoment (S1/100%) [Nm] 251
Drehmoment (S6/40%) [Nm] 313
Drehzahl [1/min] 20.000
Werkzeugaufnahme HSK - A100
Schwenkung der Spindel [°] -110/+110
Drehung des Kopfes [°] -360/+360
Verfestigung (Schwenkachsen) [Nm] 8.000
Verfestigung (Drehachsen) [Nm] 8.000
Positionerschritt [°] continuous
Optionalspindel / Fräskopf
Typ T21C CSC
Leistung (S1/100%) [kW] 29
Leistung (S6/40%) [kW] 38
Drehmoment (S1/100%) [Nm] 69
Drehmoment (S6/40%) [Nm] 91
Drehzahl [1/min] 24.000
Werkzeugaufnahme HSK - A63
Schwenkung der Spindel [°] -100/+100
Drehung des Kopfes [°] -360/+360
Verfestigung (Schwenkachsen) [Nm] 4.000
Verfestigung (Drehachsen) [Nm] 4.000
Positionerschritt [°] continuous
Optionalspindel / Fräskopf
Typ U2C
Leistung (S1/100%) [kW] 33
Leistung (S6/40%) [kW] 40
Drehmoment (S1/100%) [Nm] 1000
Drehzahl [1/min] 5.000
Werkzeugaufnahme SK50 / HSK - A100
Schwenkung der Spindel [°] -185/+185
Drehung des Kopfes [°] -185/+185
Verfestigung (Schwenkachsen) [Nm] 3.000
Verfestigung (Drehachsen) [Nm] 6.500
Optionalspindel / Fräskopf
Typ T15C
Leistung (S1/100%) [kW] 42/50
Leistung (S6/40%) [kW] 50/65
Drehmoment (S1/100%) [Nm] 67/96
Drehmoment (S6/40%) [Nm] 84/124
Drehzahl [1/min] 24.000/15.000
Werkzeugaufnahme HSK - A63 / HSK - 100
Schwenkung der Spindel [°] -115/+115
Drehung des Kopfes [°] -360/+360
Verfestigung (Schwenkachsen) [Nm] 5.400
Verfestigung (Drehachsen) [Nm] 6.120
Optionalspindel / Fräskopf
Typ U3C
Leistung (S1/100%) [kW] 42/63
Leistung (S6/40%) [kW] 50/76
Drehmoment (S1/100%) [Nm] 67/200
Drehmoment (S6/40%) [Nm] 84/242
Drehzahl [1/min] 24.000/13.000
Werkzeugaufnahme HSK - A63 / HSK - A100
Schwenkung der Spindel [°] -180/+180
Drehung des Kopfes [°] -360/+360
Verfestigung (Schwenkachsen) [Nm] 5.400
Verfestigung (Drehachsen) [Nm] 5.400
Übrig
Größe der Tischplatte [mm] 1.800 x 1.800
Werkstückgewicht [kg] 26.000
Verfahrgeschwindigkeiten [mm/min] 40.000
Achsbeschleunigungen [m/s2] 4
Maschinengewicht [kg] 72.700
